Γρήγορη παράδοση SAE J1926-1 από ανθρακούχο χάλυβα ORB υδραυλικά εξαρτήματα
Οι σύνδεσμοι ακριβείας για υδραυλικά συστήματα υψηλής πίεσης είναι τα υδραυλικά εξαρτήματα NJ ORB (O-Ring Boss). Αυτά τα εξαρτήματα από ανθρακούχο χάλυβα, τα οποία κατασκευάζονται σύμφωνα με το πρότυπο SAE J1926-1, εγγυώνται λειτουργία χωρίς διαρροές σε απαιτητικές εφαρμογές όπως κατασκευαστικά, γεωργικά και βιομηχανικά εργαλεία. Πολυάριθμες διαμορφώσεις (ευθεία, αγκώνα, ταυ κ.λπ.) και γνωστοί αριθμοί εξαρτημάτων (π.χ., 6400, 6408-HHP, 6815) τα καθιστούν δημοφιλή στη Βόρεια Αμερική λόγω της αξιοπιστίας τους σε υψηλή πίεση.
Περιγραφή
1. Υλικό & Ανθεκτικότητα
Κατασκευασμένο από ανθρακούχο χάλυβα 45# (1045) για ανώτερη αντοχή και αντοχή στη διάβρωση, συμβατό με υδραυλικά υγρά, λάδια και άλλα βιομηχανικά μέσα.
2. Τεχνολογία σφράγισης
Διαθέτει δακτύλιο Ο (δακτύλιος Ο Nirtile ή δακτύλιος Viton κατ' επιλογή) τοποθετημένο στην αυλάκωση του αρσενικού εξαρτήματος, συμπιεσμένο κατά τη συναρμολόγηση για να δημιουργήσει 100% στεγανή σφράγιση. Μπορεί να λειτουργήσει στα 3,000–6,000 PSI (υψηλότερο για παραλλαγές HHP όπως το 6408-HHP).
3. Συμμόρφωση με το πρότυπο SAE J1926-1
Τηρεί αυστηρά βιομηχανικά πρότυπα για την ακρίβεια των διαστάσεων, τις ονομαστικές πιέσεις και τις προδιαγραφές υλικών.
4. Κοινές διαμορφώσεις και μεγέθη

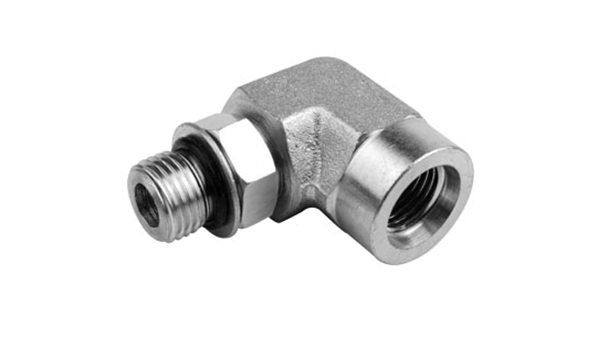

Περιλαμβάνει ίσια (6400), γωνιακά εξαρτήματα 45° (6805) και εξαρτήματα τύπου Τ (6420) με μεγέθη που κυμαίνονται από σπειρώματα UNF 1/8" έως 2", καλύπτοντας ποικίλες απαιτήσεις υδραυλικών γραμμών.
5. Επιφανειακή επεξεργασία
Επιψευδαργυρωμένο ή επινικελωμένο με ψευδάργυρο ή επινικελωμένο για ενίσχυση της αντοχής στη διάβρωση.
6403-NWO
6403
6405
6408
6815Γιατί να επιλέξετε τα εξαρτήματα ORB μας;
Αυστηρός έλεγχος ποιότητας: Κάθε εξάρτημα υποβάλλεται σε ελέγχους πίεσης και υλικού.
Επιλογές HHP: Παραλλαγές υψηλής πίεσης (π.χ., 6408-HHP) για ακραίες συνθήκες.
Γρήγορη αποστολή: Το Νιου Τζέρσεϊ διαθέτει επαρκές απόθεμα για όλα τα εξαρτήματα ORB, επομένως μπορούμε να παραδώσουμε μαζικές παραγγελίες εντός 7-15 εργάσιμων ημερών στους πελάτες μας στη Βόρεια Αμερική.
Τεχνικά χαρακτηριστικά

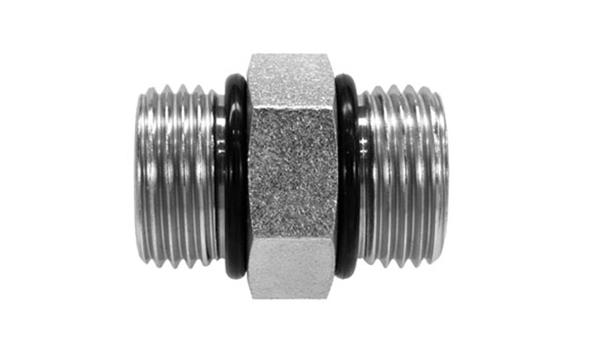

Αρσενικό UNO x Ρυθμιζόμενο Αρσενικό UNO Ευθύ προσαρμογέα
| Νήμα Α | Νήμα Β | μέρος Όχι | L | E | F | H1 | ||
| παύλα | ΕΝΑ | παύλα | ΕΝΑ | mm | mm | mm | mm | |
| -9 | 9 / 16-18 | -9 | 9 / 16-18 | 6403-NWO-06-06 | 40 | 10 | 10 | 17.46 |
| -12 | 3 / 4-16 | -12 | 3 / 4-16 | 6403-NWO-08-08 | 45 | 11 | 11 | 22.23 |
| -14 | 7 / 8-14 | -14 | 7 / 8-14 | 6403-NWO-10-10 | 52 | 13 | 13 | 25.4 |
Λεπτομέρειες
Βασικά πλεονεκτήματα
✔ Σχεδιασμός μηδενικών διαρροών: Η συμπίεση του δακτυλίου Ο εξασφαλίζει μακροπρόθεσμη ακεραιότητα στεγανοποίησης.
✔ Ανοχή σε υψηλή πίεση: Κατάλληλο για υδραυλικά συστήματα βαρέως τύπου (π.χ. σχιστές κορμών, εκσκαφείς).
✔ Εναλλαξιμότητα: Συμβατό με άλλα εξαρτήματα SAE J1926-1 ORB.
✔ Ευρεία Διαθεσιμότητα: Οι δημοφιλείς κωδικοί εξαρτημάτων (π.χ., 6405, 6810) μειώνουν
χρόνος αργίας.
Σημειώσεις χρήσης
⚠ Εγκατάσταση: Σφίξτε τα εξαρτήματα με τη ροπή στρέψης που καθορίζεται από το SAE για να αποφύγετε ζημιά στον δακτύλιο Ο.
⚠ Συντήρηση: Ελέγχετε περιοδικά τους δακτυλίους Ο. Αντικαταστήστε τους εάν είναι φθαρμένοι/ραγισμένοι.
⚠ Συμβατότητα υγρών: Επαληθεύστε τη συμβατότητα με τις τσιμούχες για μη τυποποιημένα υγρά.
⚠ Αποφύγετε το υπερβολικό σφίξιμο: Μπορεί να παραμορφώσει τα σπειρώματα ή να συνθλίψει τον δακτύλιο Ο.
Εφαρμογή
Τα εξαρτήματα O-Ring Boss εφαρμόζονται σε διάφορες βιομηχανίες, όπως υδραυλικές αντλίες, κυλίνδρους και βαλβίδες, κινητό εξοπλισμό (τρακτέρ, φορτωτές), βιομηχανικό αυτοματισμό και συστήματα ρευστοκίνησης.
